Ano ang Dapat Mong Malaman Tungkol sa Anti-Static Thermoplastic Packaging para sa Electronics? - Balita - Zhongshan Shunxin Packaging Material Co., Ltd.

Ang static na kuryente ay isang praktikal na alalahanin sa paggawa ng electronics dahil ang mga sensitibong bahagi ay maaaring malantad sa electrostatic charge sa panahon ng pag-iimbak, paghawak, pagpupulong, inspeksyon at transportasyon. Ang packaging samakatuwid ay kailangang gumawa ng higit pa sa hiwalay na mga produkto sa pisikal. Dapat din itong magbigay ng kinokontrol na pag-uugali ng electrostatic habang pinapanatili ang mga katangian ng dimensional, mekanikal at kalinisan na kinakailangan ng application. Ang mga thermoformed tray na gawa sa PP, PET, PS at iba pang angkop na plastik ay maaaring i-configure sa paligid ng mga indibidwal na bahagi, circuit board, connector, sensor, optoelectronic na bahagi at pang-industriya na electronic assemblies. Ang materyal, hanay ng paglaban sa ibabaw, geometry ng lukab, kapal ng pader, kulay, paggamot sa ibabaw at istraktura ng pagsasalansan ay maaaring makaimpluwensya lahat kung paano gumaganap ang tapos na packaging. Isang mahusay na disenyoAnti-Static Thermoplastic Packagingnagsisimula sa bahagi at kapaligiran sa paghawak, pagkatapos ay ikinokonekta ang pagpili ng materyal sa layout ng lukab at mga kontrol sa produksyon. Ginagawang posible rin ng malalaking format na thermoforming na bumuo ng packaging para sa malalaking bahagi o mga multi-part system sa halip na limitahan ang solusyon sa maliliit na karaniwang tray.

Talaan ng mga Nilalaman

I-click ang anumang seksyon sa ibaba upang direktang tumalon sa paksang gusto mong tuklasin.

01. Ano ang Kailangang Kontrolin ng ESD Packaging?
02. Aling Thermoplastics ang Nababagay sa Iba't Ibang ESD Application?
03. Paano Dapat Tukoyin ang Surface Resistance?
04. Paano Dapat Idisenyo ang isang ESD Tray?
05. Bakit Kapaki-pakinabang ang Thermoforming para sa mga Electronic Tray?
06. Saan Karaniwang Ginagamit ang mga ESD Tray?
07. Paano Nagtutulungan ang Kalinisan at Proteksyon ng Produkto?
08. Anong Impormasyon ang Kailangan para sa Custom na Pag-unlad?
09. Ano ang Dapat Suriin Bago Ipadala?
10. Mga Madalas Itanong

Ano ang Kailangang Kontrolin ng ESD Packaging?

Ang electronics packaging ay nagsisilbing bahagi ng sistema ng paghawak sa paligid ng isang bahagi. Kapag ang bahaging iyon ay sensitibo sa mga electrostatic na kaganapan, ang tray ay dapat magbigay ng predictable electrical behavior bilang karagdagan sa pisikal na organisasyon. Ito ang dahilan kung bakit dapat tukuyin ang packaging ng ESD sa pamamagitan ng nasusukat na materyal at mga katangian sa ibabaw sa halip na sa pamamagitan lamang ng hitsura.

Maaaring mabuo ang static na singil sa pamamagitan ng pakikipag-ugnay at paghihiwalay sa pagitan ng iba't ibang materyales, paggalaw sa panahon ng paghawak, friction at iba pang karaniwang aktibidad sa pagmamanupaktura. Ang isang sensitibong sangkap ay maaaring dumaan sa maraming yugto bago ang huling pagpupulong, kaya ang packaging ay maaaring buksan, ilipat, isalansan at muling gamitin nang maraming beses. Ang bawat yugto ay lumilikha ng mga pagkakataon para sa hindi nakokontrol na mga kondisyon ng electrostatic kung ang packaging ay hindi nadisenyo nang naaangkop.

Ang istraktura ng packaging ay nakakaimpluwensya rin sa paggalaw ng produkto. Ang isang tray na may nakalaang mga cavity ay maaaring panatilihing magkahiwalay ang mga indibidwal na bahagi at mabawasan ang hindi kinakailangang kontak sa pagitan ng mga kalapit na bahagi. Para sa mga connector, sensor, mga bahaging nauugnay sa PCB at iba pang precision na produkto, ang kinokontrol na pagpoposisyon ay maaaring gawing mas maayos ang manual at production-line handling.

Electrostatic na Pag-uugali

Ang materyal ay dapat magbigay ng isang tinukoy na katangian ng paglaban sa ibabaw na angkop para sa nilalayon na diskarte sa proteksyon ng ESD. Ang iba't ibang mga produkto at kapaligiran sa paghawak ay maaaring mangailangan ng iba't ibang mga katangian ng kuryente.

Proteksyon sa Mekanikal

Ang tray ay dapat na pisikal na suportahan ang bahagi at bawasan ang hindi gustong paggalaw, kontak at epekto sa panahon ng normal na pag-iimbak, paglilipat at mga operasyon sa transportasyon.

Dimensional na Organisasyon

Ang mga lukab na partikular sa produkto ay nagpapanatili ng mga bahagi sa mga kontroladong lokasyon at maaaring gawing mas predictable ang paglo-load, pag-unload, inspeksyon at paglilipat ng linya ng produksyon.

Paghawak ng Compatibility

Ang tray ay dapat na idinisenyo sa paligid ng aktwal na proseso, kabilang ang manu-manong paghawak, automated na paggalaw, stacking, nesting, pansamantalang imbakan at line-side turnover.

Ang mabisang electronic packaging ay pinagsasama ang electrostatic control sa pisikal na organisasyon. Hindi dapat ituring ang alinman sa function bilang isang nakahiwalay na feature.

Mahalaga rin na maunawaan na hindi lahat ng elektronikong bahagi ay may parehong sensitivity o kinakailangan sa paghawak. Ang mga pakete ng semiconductor, connector, sensor, optical module at assembled circuit board ay maaaring mag-iba sa timbang, hugis, nakalantad na mga ibabaw at kapaligiran ng proseso. Samakatuwid, ang packaging ay dapat na binuo sa paligid ng aktwal na produkto sa halip na umasa sa isang unibersal na istraktura ng tray.

Tinukoy na pag-uugali ng ESD:ang mga de-koryenteng katangian ay dapat tukuyin ayon sa mga kinakailangan sa bahagi at proseso.
Matatag na pagpoposisyon:maaaring limitahan ng mga indibidwal na cavity ang hindi gustong paggalaw sa panahon ng paghawak.
Angkop na istraktura:kapal ng pader, lalim at geometry ay dapat tumugma sa pisikal na produkto.
Pagkatugma ng proseso:pagsasalansan, pagpupugad, inspeksyon at paghawak sa gilid ng linya ay dapat isaalang-alang mula sa simula.

Aling Thermoplastics ang Nababagay sa Iba't Ibang ESD Application?

Ang pagpili ng thermoplastic ay nakakaapekto sa higit pa sa elektrikal na pag-uugali. Tinutukoy din nito ang rigidity, impact resistance, flexibility, transparency, temperature behavior, hitsura at mga katangian ng pagbuo. Para sa mga electronic na tray, kailangang isaalang-alang ang mga katangiang ito nang magkasama dahil ang materyal na nagbibigay ng isang kanais-nais na tampok ay maaaring magpasok ng mga limitasyon sa ibang lugar.

PP para sa Paulit-ulit na Paghawak

Ang PP ay kapaki-pakinabang kapag ang tray ay nangangailangan ng kumbinasyon ng flexural fatigue resistance, drop resistance at temperature resistance. Ang mga katangiang ito ay may kaugnayan sa mga application kung saan ang tray ay maaaring paulit-ulit na i-load, ilipat, isalansan o ibalik sa isang lugar ng produksyon.

Ang mga kapaligiran ng SMT ay maaaring magsama ng madalas na paghawak at organisadong paggalaw sa pagitan ng mga yugto ng proseso. Maaaring isaalang-alang ang isang istrukturang nakabatay sa PP kung saan dapat tiisin ng packaging ang paulit-ulit na paggamit habang pinapanatili ang tinukoy nitong mga katangiang electrostatic.

PET para sa Transparency at Rigidity

Nagbibigay ang PET ng mataas na transparency at magandang tigas, na ginagawa itong kapaki-pakinabang kung saan mahalaga ang inspeksyon ng bahagi at visibility ng produkto. Ang isang transparent na tray ay maaaring gawing mas madali para sa mga operator na tukuyin ang pag-aayos ng bahagi nang hindi inaalis ang bawat item mula sa posisyon nito.

Maaari ding suportahan ng visibility ang mga workflow na nakatuon sa inspeksyon. Kapag ang konsepto ng packaging ay nagpapahintulot sa mga operator na makita ang produkto nang direkta, ang tray ay maaaring magbigay ng organisasyon habang pinapanatili ang isang malinaw na pagtingin sa bahagi.

PS para sa Pangkalahatang Tray Structure

Ang PS ay medyo malutong at medyo mas mababa ang transparency kaysa sa PET. Gayunpaman, maaari itong isaalang-alang para sa pangkalahatang layunin na mga tray ng turnover na bahagi ng elektroniko kung saan ang pangkalahatang istraktura at kapaligiran sa paghawak ay tugma sa mga katangian nito.

Ang tamang pagpili ay hindi dapat nakabatay sa isang materyal na pangalan lamang. Ang aktwal na bigat ng bahagi, mga sukat ng lukab, inaasahang epekto, mga kondisyon ng temperatura, kinakailangan sa transparency at nilalayon na dalas ng paghawak ay lahat ay nakakaimpluwensya sa pagpili.

materyal	Pangunahing Katangian	Mga Karaniwang Aplikasyon	Mga Pangunahing Pagsasaalang-alang sa Pagpili
PP	Magandang flexural fatigue resistance, drop resistance at temperature resistance.	SMT handling trays, turnover trays at reusable electronic packaging.	Paulit-ulit na paghawak, pagkakalantad sa epekto, mga kondisyon ng temperatura at flexibility ng istruktura.
PET	Mataas na transparency at magandang tigas.	Mga tray ng inspeksyon at packaging kung saan mahalaga ang visibility ng bahagi.	Transparency, rigidity, hitsura at kinakailangang istraktura ng cavity.
PS	Medyo malutong na may bahagyang mas mababang transparency.	Pangkalahatang electronic component handling at turnover trays.	Pangkalahatang mga kinakailangan sa istruktura at mga kondisyon sa paghawak.
Iba pang Angkop na Thermoplastics	Pinili ayon sa partikular na produkto at mga kinakailangan sa proseso.	Pinasadyang pinasadyang electronic packaging.	Mga kinakailangang katangian ng elektrikal, mekanikal, kapaligiran at hitsura.

Sa pagsasagawa, ang pagganap ng kuryente ay dapat manatiling konektado sa mekanikal na pagganap. Ang tray ay maaaring magkaroon ng nais na hanay ng paglaban ngunit hindi pa rin angkop sa produkto kung ang hugis, flexibility o pag-uugali ng temperatura nito ay hindi tumutugma sa kapaligiran ng paghawak.

Prinsipyo ng pagpili ng materyalPiliin ang plastic sa pamamagitan ng pagsusuri sa mga katangiang elektrikal, geometry ng bahagi, mekanikal na pagkarga, transparency, pagkakalantad sa temperatura at mga kondisyon ng produksyon nang magkasama.

Paano Dapat Tukoyin ang Surface Resistance?

Ang surface resistance ay isa sa mga pangunahing teknikal na parameter sa ESD packaging dahil nagbibigay ito ng masusukat na paraan upang ilarawan ang electrical behavior ng packaging material. Ang target na hanay ay dapat piliin ayon sa mga kinakailangan ng ESD ng bahagi at ang nakapalibot na kapaligiran sa paghawak.

Maaaring tukuyin ng isang naka-customize na programa sa packaging ang resistensya sa ibabaw mula 1.0×10⁴Ω hanggang 1.0×10¹¹Ω. Sinasaklaw ng hanay na iyon ang maraming kinakailangan sa electrostatic-control, ngunit ang pagkakaroon ng malawak na hanay ay hindi nangangahulugan na ang isang halaga ay awtomatikong angkop para sa bawat aplikasyon.

Ang iba't ibang mga kapaligiran sa pagmamanupaktura ng elektroniko ay maaaring magkaroon ng iba't ibang mga kinakailangan para sa pagkontrol ng singil, paghawak ng materyal at pagsasama ng proseso. Ang isang tray na ginagamit para sa pangkalahatang paglilipat ng bahagi ay maaaring may ibang detalye mula sa isang tray na ginagamit para sa sensitibong inspeksyon, automated na paghawak o pag-iimpake ng mga bahagi na may nakalantad na conductive structure.

Magsimula Sa Kinakailangang Bahagi

Ang unang tanong ay dapat kung anong antas ng kontrol ng ESD ang kinakailangan ng bahagi at proseso ng paghawak. Ang detalye ng packaging ay dapat na mabuo ayon sa kinakailangan na iyon sa halip na pumili ng isang halaga ng kuryente dahil lang ito ay karaniwang ginagamit.

Isaalang-alang ang Kumpletong Packaging System

Ang tray ay isa lamang elemento ng kapaligiran ng packaging. Ang mga panlabas na karton, cushioning materials, separator, work surface, handling equipment at iba pang mga bahagi ng packaging ay maaari ding makaimpluwensya sa mga electrostatic na kondisyon sa paligid ng produkto.

Ginagawa nitong mahalaga ang pag-iisip sa antas ng sistema. Ang isang tray na may kontroladong katangian ng resistensya ay dapat pa ring isama sa isang proseso ng paghawak na kumikilala sa electrical behavior ng mga nakapalibot na materyales at kagamitan.

Ikonekta ang Resistance Sa Geometry

Ang mga detalye ng elektrikal ay hindi dapat maging sanhi ng mga inhinyero na makaligtaan ang pisikal na proteksyon. Ang lalim ng cavity, wall spacing at positioning structure ay kailangang protektahan ang component habang pinapanatili ang kinakailangang electrostatic function.

Tukuyin ang kinakailangang hanay ng paglaban:ikonekta ang target na halaga sa aktwal na kinakailangan sa proteksyon ng ESD.
Panatilihin ang bahagi sa isang kontroladong posisyon:gumamit ng mga cavity at maghanap ng mga tampok kung saan kinakailangan.
Suriin ang kumpletong kapaligiran sa paghawak:isaalang-alang ang iba pang mga materyales at kagamitan na nakikipag-ugnayan sa tray.
I-verify ang tapos na produkto:gumamit ng angkop na kagamitan sa pagsubok sa paglaban upang matiyak na ang mga tinukoy na katangian ng kuryente ay nakakamit.

Ang isang masusukat na detalye ay ginagawang mas madali ang komunikasyon sa pagitan ng mga taga-disenyo ng packaging, mga tagagawa ng bahagi at mga pangkat ng produksyon. Sa halip na ilarawan lamang ang tray bilang "anti-static," matutukoy ng proyekto ang nilalayong hanay ng paglaban at ang materyal na konstruksyon na kinakailangan upang makamit ito.

Paano Dapat Idisenyo ang isang ESD Tray?

Ang kontrol sa kuryente ay bahagi lamang ng problema sa disenyo. Dapat ding hawakan ng isang elektronikong tray ang bahagi nang ligtas, payagan ang praktikal na pag-load at pagbabawas, magkasya sa kagamitan sa paghawak at manatiling tugma sa mga kinakailangan sa pagsasalansan o pagpupugad.

1. Tukuyin ang Sobre ng Produkto

Magsimula sa eksaktong sukat ng bahagi. Itala ang haba, lapad, taas, diameter, mga protrusions, mga lokasyon ng connector, mga sensitibong ibabaw at anumang mga lugar na hindi dapat makipag-ugnayan sa tray.

Para sa mga hindi regular na electronic assemblies, ang kapaki-pakinabang na impormasyon sa disenyo ay maaaring magsama ng ilang cross-sectional na dimensyon sa halip na isang pangkalahatang sukat. Ito ay maaaring maging lalong mahalaga para sa mga konektor, sensor at PCB assemblies na may nakausli na mga bahagi.

2. Buuin ang Cavity sa Paikot ng Produkto

Maaaring kontrolin ng isang nakatuong lukab ang posisyon ng bawat bahagi habang lumilikha ng paghihiwalay sa pagitan ng mga kalapit na bahagi. Dapat balansehin ng cavity geometry ang pagpapanatili at accessibility. Ang sobrang maluwag na pagpoposisyon ay maaaring magbigay-daan sa paggalaw, habang ang sobrang paghihigpit na geometry ay maaaring magpahirap sa paglo-load at pagbabawas.

3. Isaalang-alang ang Kapal ng Pader

Ang kapal ng pader ay nakakaimpluwensya sa tigas ng tray, bigat at pag-uugali ng pagbuo. Ang malalaking cavity at malalim na istruktura ay maaaring mangailangan ng maingat na pagsasaalang-alang sa pamamahagi ng materyal sa panahon ng thermoforming. Kaya dapat suriin ang kapal kasama ng direksyon ng pagbuo at huling geometry ng tray.

4. Magdagdag ng Stacking o Nesting Features

Ang mga reusable na electronic tray ay kadalasang kailangang isalansan kapag ni-load at nakapugad kapag walang laman. Maaaring bawasan ng mga feature na ito ang pagiging kumplikado ng storage at pagbutihin ang kahusayan sa paghawak, ngunit kailangang idisenyo ang geometry upang manatiling stable ang mga nakasalansan na tray at hindi nakakasagabal ang mga cavity sa isa't isa.

5. Protektahan ang mga Sensitibong Ibabaw

Ang mga bahagi ay maaaring may nakalantad na housing, connector, lens, pin o tapos na ibabaw na nangangailangan ng kontroladong contact. Kung saan naaangkop, maaaring i-configure ang tray na may mga protective insert o mga piling feature ng cushioning upang ang produkto ay suportado nang walang hindi kinakailangang surface contact.

6. Plano para sa Automated Handling

Maaaring manual na ilipat ng mga pabrika ng electronics ang mga tray, na may mga cart, conveyor o automated handling equipment. Ang istraktura ng tray ay dapat na tugma sa nilalayong proseso, kabilang ang mga access point, taas ng stacking, oryentasyon at direksyon ng pag-load.

Geometry

Ang mga sukat, cavity, depth, spacing, openings at tray perimeter ay dapat tumugma sa component at package environment.

Detalye ng Elektrisidad

Ang kinakailangang hanay ng paglaban sa ibabaw ay dapat tukuyin ayon sa mga katangian ng ESD na kinakailangan para sa partikular na aplikasyon.

Paghawak

Ang pag-load, pagbabawas, pagsasalansan, pagpupugad, inspeksyon at paggalaw sa gilid ng linya ay dapat isaalang-alang lahat sa panahon ng disenyo.

Proteksyon

Maaaring iakma ang mga contact area, cushioning feature at cavity shape para mabawasan ang hindi gustong paggalaw at physical contact.

Samakatuwid, ang pinaka-maaasahang mga disenyo ng tray ay partikular sa aplikasyon. Hindi sila umaasa sa isang nakapirming pattern ng lukab kapag ang produkto mismo ay may natatanging hugis o isang espesyal na kinakailangan sa paghawak.

Bakit Kapaki-pakinabang ang Thermoforming para sa mga Electronic Tray?

Ang Thermoforming ay partikular na kapaki-pakinabang kapag ang electronic packaging ay nangangailangan ng mga customized na cavity, malalaking surface, curved contour o malawak na sukat ng tray. Ang isang heated thermoplastic sheet ay maaaring mabuo sa ibabaw ng tooling upang lumikha ng isang istraktura na partikular sa produkto nang hindi pinipilit ang bawat aplikasyon sa isang maliit na karaniwang format.

Mahalaga ito para sa electronics dahil ang packaging ng bahagi ay maaaring mag-iba mula sa maliliit na indibidwal na bahagi hanggang sa mas malalaking assemblies at multi-part system. Maaaring kailanganin ng isang tray ang isang grid ng maliliit na cavity, habang ang isa ay maaaring mangailangan ng malalalim na bulsa para sa mas malalaking assemblies.

Kakayahang Malaking Format

Maaaring gawin ang thermoformed packaging sa mga sukat na hanggang humigit-kumulang 1300 × 750 × 740 mm, napapailalim sa aktwal na istraktura ng tray at mga kinakailangan sa produksyon. Ang malawak na kakayahan sa pagbuo ay kapaki-pakinabang kapag ang isang packaging system ay sumasaklaw sa isang malaking pagpupulong o maraming mga zone ng produkto.

Na-customize na Mga Layout ng Cavity

Pinapayagan ng Thermoforming ang pattern ng cavity na mabuo sa paligid ng pag-aayos ng produkto. Maaaring i-spaced ang mga indibidwal na cavity ayon sa mga dimensyon ng bahagi, at ang kabuuang bakas ng tray ay maaaring iakma sa mga kasalukuyang istruktura ng transportasyon o imbakan.

Kakayahang umangkop sa Pag-unlad

Maaaring magbago ang mga produktong elektroniko sa panahon ng pag-unlad. Ang mga posisyon ng connector, mga dimensyon ng pabahay, mga pagsasaayos ng PCB at mga pagsasaayos ng accessory ay maaaring baguhin lahat. Maaaring suportahan ng isang flexible na diskarte sa thermoforming ang mga piling proyekto sa pagpapaunlad kung saan kinakailangan ang mga customized na tooling at malawak na format.

Iba't-ibang Materyal

Ang PP, PET, PS at iba pang angkop na thermoplastics ay maaaring isaalang-alang sa loob ng proseso ng thermoforming. Nagbibigay-daan ito sa elektrikal, mekanikal at visual na mga kinakailangan ng tray na masuri nang magkasama.

Pagsasama sa Mga Tampok ng Packaging

Ang pagbuo ng konsepto ay maaaring isama ang mga lugar ng pagpoposisyon, mga stacking na istruktura, mga pagbubukas at iba pang mga detalye ng pagganap. Kung saan kinakailangan ang karagdagang proteksyon sa ibabaw, ang mga napiling cushioning material ay maaari ding isama sa disenyo ng packaging.

Ang Thermoforming ay pinaka-kapaki-pakinabang kapag ang packaging geometry ay kailangang sundan nang mabuti ang produkto sa halip na pilitin ang isang kumplikadong bahagi sa isang generic na format ng tray.

Ang proseso ng pagmamanupaktura ay dapat pa ring piliin ayon sa geometry ng produkto, kinakailangang pag-uugali ng kuryente, dami ng produksyon at pangkalahatang diskarte sa packaging. Ang Thermoforming ay isang opsyon sa proseso sa halip na isang pangkalahatang sagot para sa bawat application ng electronic packaging.

Saan Karaniwang Ginagamit ang mga ESD Tray?

Ang mga thermoformed na tray na kinokontrol ng ESD ay maaaring suportahan ang maraming yugto ng produksyon ng electronics at logistik. Ang eksaktong istraktura ay nakasalalay sa kung ang packaging ay inilaan para sa imbakan, inspeksyon, paggalaw sa linya ng produksyon, paglilipat o transportasyon.

Mga elektronikong bahagi:connectors, sensors, PCB-related parts, semiconductor component at iba pang static-sensitive na mga produkto ay maaaring isaayos sa mga nakalaang cavity.
Paghawak ng PCB:maaaring suportahan ang mga circuit board at electronic assemblies sa panahon ng pansamantalang pag-iimbak, paglilipat at paggalaw sa linya ng produksyon.
Katumpakan ng mga elektronikong bahagi:Ang mga indibidwal na cavity ay maaaring makatulong na mapanatili ang organisadong pagpoposisyon para sa mga bahagi na may tinukoy na mga kinakailangan sa paghawak.
Paggawa ng SMT:maaaring suportahan ng mga reusable turnover tray ang paulit-ulit na paggalaw sa pagitan ng mga yugto ng pagmamanupaktura kung saan kinakailangan ang kontroladong pag-uugali ng electrostatic.
Mga bahagi ng optoelectronic:maaaring i-configure ang packaging para sa optical communication at optoelectronic assemblies na may mga tinukoy na kundisyon ng ESD.
Pang-industriya na elektronikong kagamitan:maaaring ayusin ang malalaking bahagi at assemblies para sa imbakan, panloob na transportasyon at kontroladong paghawak.

Inspeksyon ng Bahagi

Mga benepisyo ng packaging na nakatuon sa inspeksyon mula sa organisadong pagpoposisyon at malinaw na pag-access sa bahagi. Kapag mahalaga ang transparency, maaaring isaalang-alang ang PET para sa mga istruktura na nagpapahintulot sa operator na makita ang produkto habang nananatili ito sa loob ng tray.

SMT at Production-Line Turnover

Ang mga kapaligiran sa produksyon ay maaaring may kasamang paulit-ulit na paggalaw ng tray sa pagitan ng mga yugto ng proseso. Maaaring isaalang-alang ang PP kung saan ang paglaban sa pagkapagod, paglaban sa epekto at pag-uugali ng temperatura ay naaayon sa mga kinakailangan ng paulit-ulit na paghawak.

Paghawak ng PCB at Assembly

Ang mga circuit board at assemblies ay maaaring magkaroon ng mas malalaking dimensyon at marupok na mga feature na naka-mount. Ang mga lukab ng tray ay dapat samakatuwid ay sumusuporta sa board nang hindi nakikipag-ugnayan sa mga bahagi na hindi idinisenyo upang madala ang pagkarga.

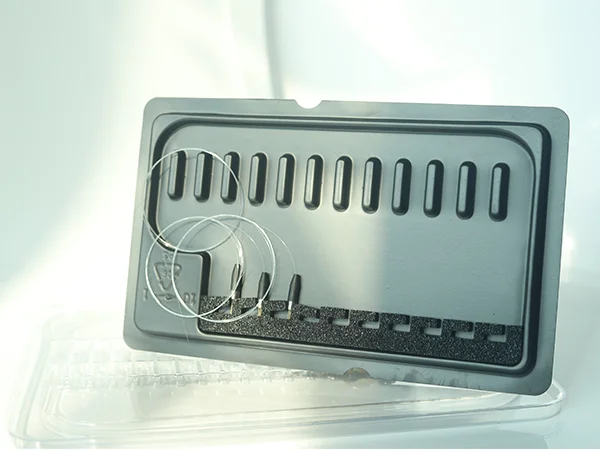

Optoelectronic Packaging

Ang mga bahagi ng optical na komunikasyon ay maaaring magkaroon ng mga sensitibong ibabaw at tumpak na sukat. Ang kanilang istraktura ng packaging ay dapat isaalang-alang ang oryentasyon ng bahagi, mga contact zone, paghihiwalay at ang mga kinakailangang katangian ng electrostatic.

Paano Nagtutulungan ang Kalinisan at Proteksyon ng Produkto?

Ang electronics packaging ay hindi lamang isang ESD-control device. Ang kalinisan ay maaari ding maging mahalaga, lalo na kapag ang mga bahagi ay nalantad sa alikabok, mga particle o kontaminasyon sa ibabaw sa panahon ng pagmamanupaktura. Samakatuwid, ang disenyo ng packaging ay dapat tumugon sa parehong electrostatic na gawi at ang pisikal na kalinisan ng tray.

Makakatulong ang malinis na kapaligiran sa produksyon na kontrolin ang pagdirikit ng alikabok habang gumagawa ng tray. Ang paghawak, pagbubuo, pag-trim at pag-iimbak ng materyal ay dapat na patuloy na pinamamahalaan upang ang tapos na tray ay angkop para sa nilalayon na aplikasyon ng electronics.

Kontrolin ang mga Contact Area

Hindi dapat pantay-pantay na hawakan ng bawat bahagi ng ibabaw ang packaging. Ang ilang mga produkto ay may mga natapos na cosmetic surface, nakalantad na mga contact, optical surface o mga sensitibong protrusions. Maaaring limitahan ng disenyo ng cavity ang hindi kinakailangang contact at panatilihing malayo ang mga maselang lugar sa mga gilid ng istruktura.

Gumamit ng Mga Protective Insert Kapag Angkop

Maaaring isama ng mga napiling disenyo ng packaging ang mga cushioning material tulad ng sponge kung saan kailangan ng karagdagang soft contact layer. Makakatulong ang diskarteng ito na bawasan ang contact sa ibabaw at mga marka ng paghawak para sa mga produktong may mas mataas na hitsura o pagiging sensitibo sa contact.

Panatilihin ang Malinis na Kasanayan sa Paghawak

Ang pagganap ng packaging ay naiimpluwensyahan ng kung ano ang mangyayari pagkatapos ng produksyon pati na rin sa panahon ng produksyon. Ang malinis na imbakan, kinokontrol na mga kasanayan sa paglo-load at naaangkop na mga pamamaraan sa paghawak ay maaaring makatulong na mapanatili ang nilalayong kondisyon ng tray bago ito umabot sa bahagi.

Isaalang-alang ang Muling Paggamit

Ang mga tray na magagamit muli ay maaaring dumaan sa maraming cycle ng paghawak. Kapag ang muling paggamit ay bahagi ng sistema ng packaging, dapat isaalang-alang ng disenyo ang pagkapagod, paulit-ulit na paglilinis, pagsasalansan at paulit-ulit na pagkarga. Maaaring maging kapaki-pakinabang ang PP sa mga application kung saan nakaayon ang mga katangiang iyon sa kinakailangang pagganap ng elektrikal at mekanikal.

Prinsipyo ng kalinisanAng kontrol at kalinisan ng ESD ay dapat suriin bilang pantulong na mga kinakailangan sa packaging, lalo na para sa mga bahagi ng katumpakan at paghawak sa linya ng produksyon.

Ang pamamahala ng kalidad na nakabatay sa ISO ay maaaring magbigay ng isang structured na balangkas para sa kontrol ng proseso, habang ang naaangkop na pagsubok ng third-party ay maaaring gamitin upang masuri ang mga nauugnay na materyal o katangian ng produkto ayon sa mga kinakailangan ng customer.

Anong Impormasyon ang Kailangan para sa Custom na Pag-unlad?

Ang mga customized na tray ay pinakamahusay na gagana kapag ang disenyo ng packaging ay nagsisimula sa malinaw na impormasyon tungkol sa produkto at ang proseso ng paghawak. Kung mas kumpleto ang input, mas madaling matukoy ang geometry ng cavity, direksyon ng materyal, hanay ng paglaban at pangkalahatang istraktura ng tray.

Tukuyin ang produkto.Ibigay ang mga sukat ng produkto, pangkalahatang hugis, mga kritikal na protrusions at anumang mga lugar na dapat manatiling walang kontak.
Tukuyin ang kapaligiran sa paghawak.Ipaliwanag kung ang tray ay ginagamit para sa imbakan, manu-manong paglipat, paglilipat ng linya ng produksyon, inspeksyon, pagsasalansan o transportasyon.
Tukuyin ang kinakailangan sa ESD.Sabihin ang kinakailangang hanay ng paglaban sa ibabaw o ang naaangkop na kinakailangan sa packaging para sa bahagi.
Tukuyin ang mga sukat ng tray.Ibigay ang nais na kabuuang haba, lapad, taas at anumang mga paghihigpit na ipinataw ng mga lalagyan ng transportasyon o kagamitan sa produksyon.
Tukuyin ang istraktura ng lukab.Tukuyin ang bilang ng mga cavity, lalim ng cavity, spacing, oryentasyon at direksyon ng pag-load ng produkto.
Tukuyin ang mga karagdagang function.Tukuyin ang stacking, nesting, cushioning, positioning feature, openings, label o mga kinakailangan sa logo kung saan naaangkop.
Suriin ang direksyon ng materyal.Ihambing ang PP, PET at PS laban sa mga kinakailangan sa elektrikal, mekanikal, temperatura at hitsura ng aplikasyon.

Mga Guhit at Dimensional na Data

Ang mga drawing ng engineering ay maaaring magbigay ng tumpak na impormasyon tungkol sa mga kritikal na dimensyon, pagpapahintulot at mga interface ng bahagi. Ang mga dimensional na pagtutukoy ay kapaki-pakinabang din kapag ang produkto ay may medyo simpleng geometry.

Impormasyon sa Pisikal na Produkto

Makakatulong ang isang pisikal na produkto na linawin ang mga hindi regular na hugis, aktwal na contact surface, mga transition ng taas at nakausli na mga bahagi na maaaring mahirap ilarawan sa pamamagitan ng mga pangunahing sukat lamang. Ang layunin ay upang maunawaan ang tunay na sobre ng pakete bago ang disenyo ng cavity ay pinal.

Packaging Equipment at Logistics

Ang tray ay dapat ding idisenyo sa paligid ng paraan kung paano ito lilipat sa pabrika. Ang mga sukat ng container, taas ng stacking, lalim ng pugad, clearance ng conveyor at access ng operator ay maaaring makaapekto sa panghuling hugis.

Samakatuwid, dapat ilarawan ng isang detalye ng proyekto ang kumpletong paglalakbay ng tray, mula sa pag-load sa pamamagitan ng pag-imbak at paglipat ng linya ng produksyon hanggang sa huling yugto ng packaging o transportasyon nito. Ang mas malawak na view na ito ay nakakatulong na pigilan ang disenyo ng cavity mula sa paglutas lamang ng isang hakbang ng proseso.

Ano ang Dapat Suriin Bago Ipadala?

Ang mga natapos na elektronikong tray ay dapat suriin mula sa parehong elektrikal at pisikal na mga pananaw. Maaaring matugunan ng tray ang mga nilalayong dimensyon habang hindi napapanatili ang kinakailangang katangian ng paglaban, tulad ng naaabot nito ang hanay ng paglaban habang may mga isyu sa cavity o stacking.

Kalidad na Lugar	Ano ang Suriin	Bakit Ito Mahalaga
Paglaban sa ibabaw	Suriin ang tinukoy na hanay ng paglaban sa kuryente gamit ang angkop na kagamitan sa pagsubok.	Kinukumpirma na ang natapos na packaging ay sumusunod sa kinakailangang detalye ng ESD.
Mga sukat	I-verify ang haba ng tray, lapad, taas, mga sukat ng lukab at kritikal na espasyo.	Sinusuportahan ang tamang pagpoposisyon ng bahagi at pagiging tugma sa sistema ng packaging.
Katumpakan ng form	Inspect cavity shape, corners, walls, openings and formed profiles.	Helps ensure consistent physical protection and loading performance.
Kondisyon sa ibabaw	Suriin ang mga nakikitang depekto, kontaminasyon at pangkalahatang kalinisan ng tray.	Sinusuportahan ang mga kinakailangan ng precision electronics handling.
Pagsasalansan o pagpupugad	Kumpirmahin na ang mga tray ay nakahanay nang tama kapag nakasalansan o nakapugad.	Pinapabuti ang katatagan ng paghawak at pagiging tugma sa imbakan.
Mga tampok na proteksiyon	I-verify ang mga cushioning area, positioning structure at product-contact zone.	Tumutulong na bawasan ang hindi gustong paggalaw at pakikipag-ugnayan sa mga sensitibong bahagi.

Pagpapatunay ng Elektrisidad

Ang tinukoy na hanay ng paglaban sa ibabaw ay maaaring suriin gamit ang angkop na kagamitan sa pagsubok ng paglaban. Dapat isagawa ang pag-verify ayon sa naaangkop na paraan ng pagsubok at kinakailangan sa packaging.

Dimensional na Pag-verify

Ang mga kritikal na sukat ay dapat masukat laban sa mga napagkasunduang kinakailangan sa disenyo. Ang partikular na atensyon ay dapat ibigay sa lalim ng cavity, posisyon ng cavity, perimeter ng tray at anumang feature na direktang nakikipag-interface sa component o external handling equipment.

Pagsusuri sa Kalinisan

Ang mga natapos na tray ay dapat na siyasatin para sa nakikitang kontaminasyon at materyal na mga labi. Ito ay partikular na nauugnay para sa electronics packaging kung saan ang kalinisan ay maaaring makaimpluwensya sa kapaligiran ng paghawak.

Pagkakatugma ng Produksyon

Ang pamamahala sa kalidad ay dapat sumaklaw sa materyal na input, mga kondisyon sa pagbuo, pag-trim, inspeksyon at paghawak ng tapos na produkto. Ang isang paulit-ulit na proseso ay mahalaga dahil ang mga de-koryente at pisikal na katangian ng tray ay kailangang manatiling pare-pareho sa buong produksyon.

Kung kinakailangan, ang mga hilaw na materyales at mga natapos na produkto ay maaari ding sumailalim sa naaangkop na pagsubok ng third-party. Ang tumpak na saklaw ng pagsubok ay dapat na maitatag ayon sa mga teknikal na kinakailangan ng customer at ang nilalayon na aplikasyon ng electronics.

	Prinsipyo ng panghuling inspeksyonI-verify ang pagganap ng kuryente, mga dimensyon, geometry ng cavity, kondisyon sa ibabaw, gawi ng pagsasalansan at mga tampok na proteksiyon nang magkasama sa halip na suriin lamang ang isang detalye.

Para sa mas malawak na view ng customized na thermoformed packaging na mga kakayahan, bumisitaAnti-Static Thermoplastic Packagingat ihambing ang kinakailangang materyal, hanay ng paglaban, istraktura ng tray at mga kondisyon ng aplikasyon bago tapusin ang detalye ng packaging.

Mga Madalas Itanong

Q1. Anong saklaw ng paglaban sa ibabaw ang maaaring tukuyin?

Maaaring i-configure ang packaging sa loob ng saklaw ng surface resistance mula 1.0×10⁴Ω hanggang 1.0×10¹¹Ω. Ang naaangkop na detalye ay nakasalalay sa elektronikong bahagi, mga kinakailangan sa proteksyon ng ESD at kapaligiran sa paghawak.

Q2. Aling materyal ang angkop para sa isang tray ng ESD?

Maaaring isaalang-alang ang PP kapag ang flexural fatigue resistance, impact resistance, temperature resistance at paulit-ulit na paghawak ay mahalaga. Ang PET ay angkop kung saan ang transparency at rigidity ay mga priyoridad, habang ang PS ay maaaring isaalang-alang para sa pangkalahatang electronic component tray structures. Ang huling pagpipilian ay dapat na nakabatay sa aktwal na aplikasyon.

Q3. Maaari bang idisenyo ang tray para sa paghawak ng SMT?

Oo. Ang mga thermoformed tray na nakabatay sa PP ay maaaring gamitin para sa SMT-related component handling at turnover applications kung saan kinakailangan ang paulit-ulit na paghawak, impact resistance at kontroladong electrostatic properties.

Q4. Ano ang maximum na laki ng thermoformed packaging?

Maaaring umabot sa humigit-kumulang 1300 × 750 × 740 mm ang thermoformed packaging, napapailalim sa aktwal na geometry ng tray, materyal, pag-aayos ng tool at mga kinakailangan sa produksyon.

Q5. Maaari bang ipasadya ang layout ng cavity para sa iba't ibang bahagi?

Oo. Ang mga sukat ng tray, hugis ng lukab, lalim ng lukab, mga lugar sa pagpoposisyon, kapal ng pader, istraktura ng pagsasalansan at iba pang mga detalye sa pagganap ay maaaring mabuo sa paligid ng mga sukat ng bahagi at kapaligiran sa paghawak.

Q6. Maaari bang makagawa ng iba't ibang kulay ng tray?

Oo. Maaaring ipasadya ang kulay ayon sa disenyo ng packaging at mga kinakailangan sa aplikasyon. Dapat ding isaalang-alang ang napiling kulay kasama ng mga katangian ng materyal at ang kinakailangang detalye ng ESD.

Q7. Maaari bang magdagdag ng mga logo o mga marka ng pagkakakilanlan?

Oo. Ang pag-print ng logo, pagkakakilanlan ng produkto at mga napiling kinakailangan sa pagmamarka ay maaaring isama sa pasadyang disenyo ng packaging kung saan naaangkop.

Q8. Maaari bang isama ang stacking at nesting structures?

Oo. Maaaring idisenyo ang mga tampok na stacking at nesting ayon sa mga sukat ng tray, pag-aayos ng cavity at mga kinakailangan sa logistik. Dapat suriin ang mga tampok na ito kasama ng mga kondisyon ng na-load at hindi na-load na tray.

Q9. Pwede bang magdagdag ng cushioning materials?

Ang mga piling disenyo ay maaaring magsama ng mga cushioning material tulad ng sponge kapag ang isang karagdagang soft contact layer ay kapaki-pakinabang para sa naka-package na produkto. Ang pagkakalagay at materyal ay dapat piliin ayon sa ibabaw ng bahagi at mga kinakailangan sa paghawak.

Q10. Anong impormasyon ang dapat ibigay para sa isang pasadyang tray?

Kasama sa kapaki-pakinabang na impormasyon ang mga dimensyon ng bahagi, mga guhit, mga detalye ng pisikal na produkto, kinakailangang hanay ng paglaban, laki ng tray, layout ng cavity, kapaligiran sa paghawak, mga kagustuhan sa materyal, mga kinakailangan sa pagsasalansan o pagpupugad at anumang nais na hitsura o mga detalye ng pagmamarka.

Bumuo ng ESD Tray sa Paikot ng Aktwal na Electronics Application

Nagiging mas maaasahan ang electronic packaging kapag pinagsama-sama ang pangangailangang elektrikal at pisikal na istraktura. Ang paglaban sa ibabaw, pagpili ng materyal, geometry ng lukab, kapal ng pader, pagpoposisyon ng produkto, kalinisan at mga kondisyon ng paghawak ay lahat ay nakakatulong sa panghuling detalye ng packaging.

Ang isang malinaw na maikling proyekto ay maaaring magsama ng mga sukat ng bahagi, mga guhit, kinakailangang hanay ng paglaban, bakas ng tray, layout ng lukab, mga kinakailangan sa pagsasalansan at mga kundisyon ng produksyon. Pinapadali ng mga detalyeng ito ang pagbuo ng istraktura ng packaging na akma sa aktwal na proseso ng electronics sa halip na umasa sa isang generic na format ng tray.

Para sa customized na ESD thermoformed na mga kinakailangan sa packaging,matuto pa tungkol kay Shunxinatmakipag-ugnayan sa amin upang talakayin ang iyong mga kinakailangan sa packaging ng electronics.

Ang panghuling materyal, paglaban, geometry at mga pagtutukoy ng produksyon ay dapat kumpirmahin ayon sa bahagi, proseso ng paghawak at naaangkop na mga kinakailangan sa kalidad.
